| Herkunftsort: | China |
|---|---|
| Markenname: | NTH |
| Modellnummer: | PL-06, PL-08, PL-10, PL-12, |
| Min Bestellmenge: | 1 Satz |
| Preis: | Negotiation |
| Verpackung Informationen: | Gutes und festes Paket ist für See- und Luftverschiffen passend |
| Lieferzeit: | 3 Arbeitstage verfügbar |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1000 sets/M |
| Produktname: | PL ZIEHEN KRAFTSPANNFUTTER ZURÜCK | Material: | Stahl geschmiedet |
|---|---|---|---|
| Nutzung: | Ergreifung/Befestigung | Merkmal: | Hohe Präzision/hohe Qualität |
| Größe: | beziehen Sie sich die auf Spezifikation | Bedienung: | OEM/ODM ist annehmbar |
| Markieren: | Drehbankbackenfutter,Energiemetallringklemme |
||

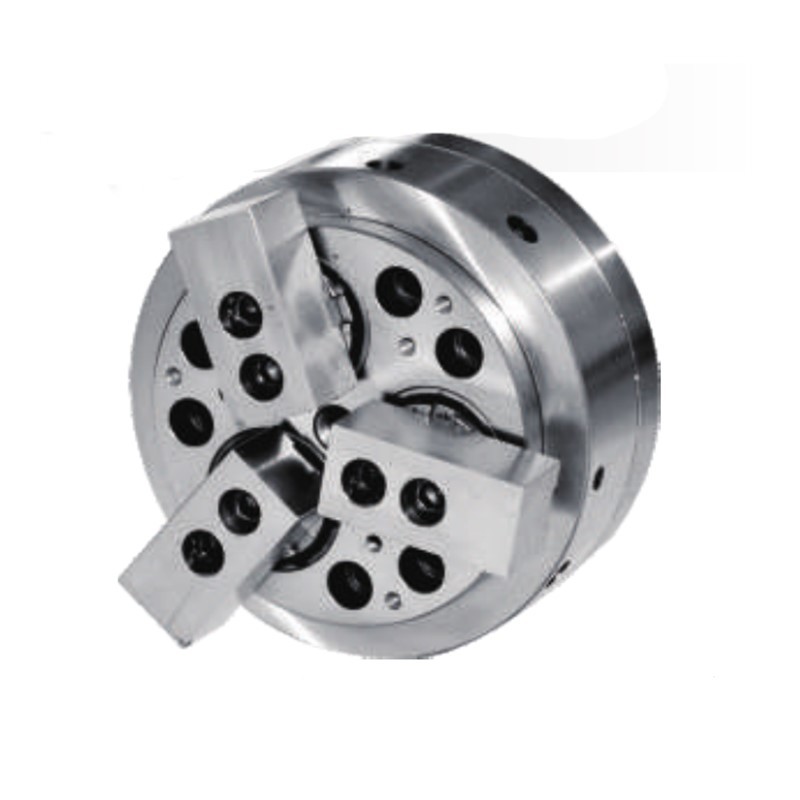

PL ZIEHEN KRAFTSPANNFUTTER ZURÜCK
Marke: NTH
Ziehen Sie zurück Eigenschaft der Radialergreifung führt zu fast keine emporhebende Verschiebung des Werkstücks; OMATEI ziehen zurück Energie Chucka sind ideal für zusammenpassende Casting- und Schmiedenteile;
Indem sie das gegriffene Werkstück zum surfce appressing, ziehen OMATEI zurück Kraftspannfutter sind passend für die schwere maschinelle Bearbeitung.
Klemmen-Auslöser mit zylinderförmiger Struktur sind dauerhaft und stellen hohe ergreifende Wiederholbarkeit sicher.
Genaue selbstzentrierende und ziehen zurück Eigenschaften sind ausreichend für genaues Längensteuerbearbeitungsanforderungen.
Optionale Komponenten können selecter für die Entdeckung der rechten Position auf automatisiertem Schaufellader sein.
Größeneinheit: Millimeter
| Spezifikt. Modell |
Kolbenanschlag Millimeter |
Backenhub-Durchmesser. Millimeter |
Maximale U/min | Max.pull-Kraft kgf (KN) |
Maximale ergreifende Kraft KN |
|---|---|---|---|---|---|
| PL-06 | 10 | 5,3 | 3500 | 1420(14) | 2950(29) |
| PL-08 | 10 | 5,3 | 3000 | 2240(22) | 4890(48) |
| PL-10 | 16 | 11,6 | 2500 | 3160(31) | 4990(49) |
| PL-12 | 16 | 11,6 | 2000 | 4480(44) | 7240(71) |
| Spezifikt. Modell |
Max.Oil-Druck kgf/cm2 (Mpa) |
Gewicht Kilogramm |
Zusammenpassender Zylinder | Ergreifende Strecke Millimeter |
|---|---|---|---|---|
| PL-06 | 22 (2,2) | 15,4 | S-100 (S-100R) | Ø35-Ø160 |
| PL-08 | 22 (2,2) | 27,8 | S-125 (S-125R) | Ø40-Ø210 |
| PL-10 | 30 (2,9) | 45,9 | S-125 (S-125R) | Ø50-Ø254 |
| PL-12 | 30 (2,9) | 75,7 | S-150 (S-150R) | Ø50-Ø304 |
| Spezifikt. Modell |
A | B | C | D | E | F | Gmax | Gmin | H | Jmax | Jmin |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-06 | 169 | 83 | 140 | 82,563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106,375 | 17 | 5 | 16,5 | 6,5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139,719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139,719 | 18 | 5 | 21,5 | 5,5 | 120 | 72,5 | 56,5 |
| Spezifikt. Modell |
I | K | L | M | Nmax | Nmin | Pmax | Pmin | Q | R | S | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-06 | - | 6-M10×1.5P | 14 | 104,8 | 56,65 | 54 | 33 | 23 | 35 | 32 | 36 | M16×2P |
| PL-08 | 26 | 6-M12×1.75P | 17 | 133,4 | 69,65 | 67 | 38 | 28 | 40 | 38 | 36 | M20×2.5P |
| PL-10 | 32 | 6-M16×2P | 24 | 171,4 | 87,8 | 82 | 48 | 32 | 50 | 50 | 46 | M24×3P |
| PL-12 | 36 | 6-M16×2P | 20 | 171,4 | 102,8 | 97 | 47 | 31 | 60 | 52 | 50 | M27×3P |
Abhängig von Technologieänderungen ohne frühere Informationen
Nichtstandardisierte Anforderungen können gemacht werden
