| Herkunftsort: | China |
|---|---|
| Markenname: | NTH |
| Zertifizierung: | CE |
| Modellnummer: | SC-62-H-5, SC-62-H-3A, SC-62-H-4A, SC-62-H-5A |
| Min Bestellmenge: | 1 Satz |
| Preis: | Verhandelbar |
| Verpackung Informationen: | Gute und feste Verpackung geeignet für See- und Luftverkehr |
| Lieferzeit: | 3 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Meter |

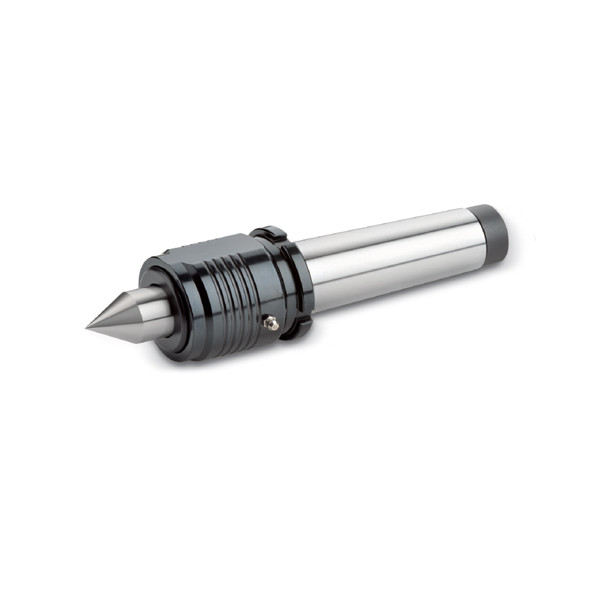

| Produktbezeichnung: | SC-62-A-Heavy-Duty-Lebenzentrum | Material: | Stahl aus Legierten |
|---|---|---|---|
| Gebrauch: | Hochgeschwindigkeits- und hochpräzise Drehmaschinenbearbeitung | Merkmal: | Hohe Qualität/Hohe Präzision |
| Größe: | Beziehen Sie sich die auf Spezifikation | TIR: | mit einer Breite von mehr als 20 mm |
| Hervorheben: | SC-62-A LIVE ZENTRUM,HEBE DUCY LIVE ZENTrum,ALLOY STAIL HEAVY DUTY LIVE CENTER (Lebensmittelzentrum für schweres Stahlwerk) |
||
Marke: NTH
Typ: Live-Zentren-Serie
Gewicht: Schwer
Anwendung: CNC-Drehmaschine, Hochgeschwindigkeitsdrehmaschine, andere Drehmaschine
Arbeitsanwendung: Anwendbar für die Längen von weniger als 400 mm beim gewöhnlichen Stong-Drehverfahren
Struktur: Kombination aus doppelten, präzisen Kugellagern, Schublagern und Nadellagern
Zubehör: Für Schlüssel des Typs SC-62-H-4A/5A:Y
TIR: weniger als 0,002 mm
Bei der Prüfung der Auslaufgenauigkeit der Mittelspitze muss der Arbeitsstange fest gehalten werden.
Es gibt S-Modell des Leichtbauartes, die gleiche Spezifikation, die das Problem der Verformung der Verarbeitung schlankes Werkstück verbessern kann
(Einheit: mm)
| Modell/Spezifikation | Eine | B | C | D | D1 | G | L | Zentrum | Max. Drehzahlen |
Max. Radial Belastung |
Max. axiale Schubkraft |
| SC-62-H-5 | 48 | 104 | 9 | 62 | 31.2 | 44.399 (MT5) | 239 | 60- Nein. | 4,000rpm | 1,430 kg | 2700 kg |
| SC-62-H-3A | 48 | 116 | 5 | 62 | 31.2 | 23.825 (MT3) | 224 | 60- Nein. | 4,000rpm | 1,430 kg | 2700 kg |
| SC-62-H-4A | 48 | 116 | 5 | 62 | 31.2 | 31.267 (MT4) | 224 | 60- Nein. | 4,000rpm | 1,430 kg | 2700 kg |
| SC-62-H-5A | 48 | 116 | 5 | 62 | 31.2 | 44.399 (MT5) | 254 | 60- Nein. | 4,000rpm | 1,430 kg | 2700 kg |
Anmerkungen
1Für das Schmieröl ist SKF-LGMT2 vorgesehen, andere sind nicht erlaubt
2Wenn ein "A" hinter dem Modellnamen steht, bedeutet das, dass eine Abzugsscheibe befestigt ist.
3"Bei den Daten der Radialkraft beziehen Sie sich bitte auf das Werkstückgewicht und die Bearbeitungskraft.
4Wenn ein "A" hinter dem zentralen, austauschbaren Spitzname steht, bedeutet das, dass die Spitze eine längere Länge hat.
5"Über die Daten zur axialen Kraft lesen Sie bitte die Daten zum hydraulischen Druck des Heckstücks.
6"Für Live-Zentren ist SKF-Schmieröl vorgesehen, es ist wasserdicht.
7,Maßgeschneiderte Bestellung kann akzeptiert werden.
8"Vorbehaltlich technischer Änderungen.
Herunterladen für mehr:
Produktkatalog: SC-62.pdf
Technische Benutzerhandbuch des Zentrumsfür die Referenz
