| Herkunftsort: | China |
|---|---|
| Markenname: | NTH |
| Zertifizierung: | CE |
| Modellnummer: | S-65, S-80, S-100, S-125, S-150 usw. |
| Min Bestellmenge: | 1 Satz |
| Preis: | Verhandelbar |
| Verpackung Informationen: | Gute und feste Verpackung geeignet für See- und Luftverkehr |
| Lieferzeit: | 3 Arbeitstage verfügbar |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Meter |

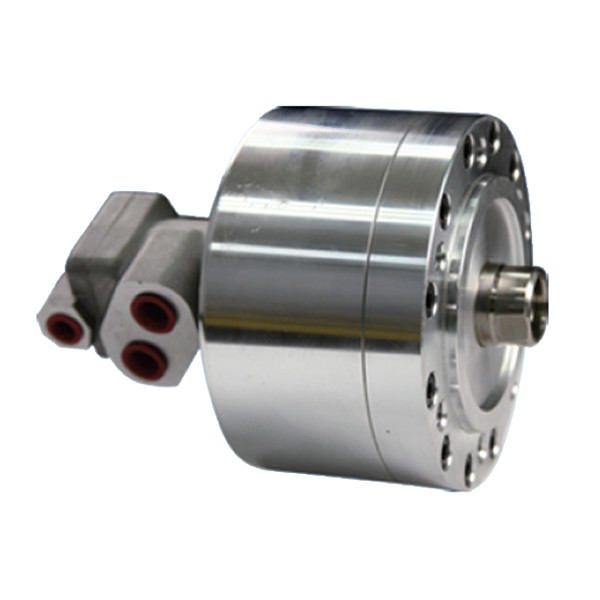

| Produktbezeichnung: | S Nichtdurchlässiger ROTARY HOLY HYDRAULIC CYLINDER | Gebrauch: | Fahren des Klemmenarbeitens |
|---|---|---|---|
| Merkmal: | Helle/hohe Präzision/Stall/hohe Qualität | Größe: | Siehe Spezifikation |
| Dienstleistungen: | ODM/OEM ist verfügbar | ||
| Hervorheben: | HIDRAULISCHER ZYLINDER ohne Durchgang,S HOLLE ROTARY Hydraulikzylinder |
||
Marke: NTH
Das Drehventil und der Zylinderkörper, alles aus leichter Legierung, leichtes Gewicht.
Das innere Lager des Drehventils kann ausreichend geschmiert und abgekühlt werden und eine Hochgeschwindigkeitsdrehung für eine längere Lebensdauer ertragen.
Der Entwässerungsanschluss sollte unabhängig vom Ölbehälter angeschlossen sein, um einen Gegendruck zu vermeiden.
Produktionskatalog Download:S Nichtdurchlässige HOLLE ROTARY HYDRAULIC CYLINDER.pdf
(Einheit: mm)
| Spezifikation/Modell | Kolbenfläche cm2 Verlängern |
Kolbenfläche cm2 Zurückziehen |
Schlaganfall |
Maximal Umdrehungsfrequenz |
Max.Betriebsdruck MPa (kgf/cm2) |
Trägheitsmoment kg*m2 |
Gewicht Weigerung |
| S-65 | 31 | 27.9 | 15 | 6000 | 3.5(35) | 0.01 | 2.9 |
| S-80 | 47.7 | 42.8 | 15 | 6000 | 3.5(35) | 0.01 | 3.4 |
| S-100 | 75.4 | 70.5 | 20 | 5500 | 3.5(35) | 0.04 | 4.9 |
| S-125 | 119.6 | 112.5 | 25 | 5500 | 3.5(35) | 0.08 | 6.8 |
| S-150 | 173.6 | 157.7 | 30 | 4000 | 4.0(40) | 0.18 | 11.5 |
| S-200 | 310 | 286.3 | 35 | 4000 | 4.0(40) | 0.38 | 20.4 |
| Spezifikation/Modell | Eine | B | C | D | E H7 | F | G Max | G Min | H | J | K | L | M H8 | N | P |
| S-65 | 65 | 15 | 98 | 80 | 60 | 22 | 45 | 30 | 74 | 175 | M12 × 30 | 6 ~ M8 × 16 | - | - | PT3/8 |
| S-80 | 80 | 15 | 112 | 90 | 65 | 25 | 45 | 30 | 74 | 175 | M16 × 30 | 6 ~ M8 × 16 | - | - | PT3/8 |
| S-100 | 100 | 20 | 135 | 100 | 80 | 25 | 45 | 25 | 89 | 190 | M20 × 30 | 6 ~ M10 × 20 | - | - | PT3/8 |
| S-125 | 125 | 25 | 160 | 130 | 110 | 30 | 50 | 25 | 96 | 197 | M24×44 | 6 ~ M12 × 20 | - | - | PT3/8 |
| S-150 | 150 | 30 | 190 | 130 | 110 | 45 | 55 | 25 | 105 | 206 | M30 × 45 | 12 ~ M12 × 24 | 31 | 5 | PT1/2 |
| S-200 | 200 | 35 | 245 | 145 | 120 | 55 | 70 | 35 | 130 | 231 | M36 × 60 | 12 ~ M16 × 30 | 37 | 5 | PT1/2 |
Anmerkung: Vorbehaltlich technologischer Änderungen ohne vorherige Unterrichtung.
Es können nicht-standardmäßige Anforderungen gestellt werden.
