| Herkunftsort: | China |
|---|---|
| Markenname: | NTH |
| Zertifizierung: | CE |
| Modellnummer: | S-65R,S-80R,S-100R,S-125R |
| Min Bestellmenge: | 1 Satz |
| Preis: | Verhandelbar |
| Verpackung Informationen: | Gute und feste Verpackung geeignet für See- und Luftverkehr |
| Lieferzeit: | 3 Arbeitstage verfügbar |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Meter |

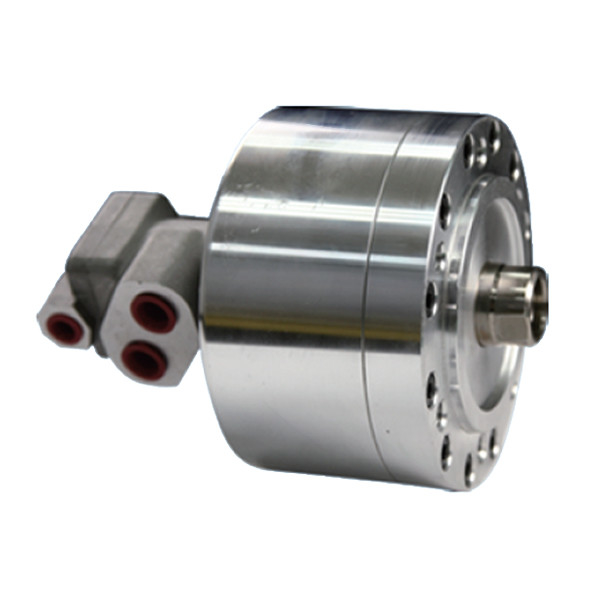

| Produktbezeichnung: | S-R ROTARY Hydraulikzylinder mit Sicherheitsvorrichtung | Gebrauch: | Fahren des Klemmenarbeitens |
|---|---|---|---|
| Merkmal: | Helle/hohe Präzision/Stall/hohe Qualität | Größe: | Siehe Spezifikation |
| Dienstleistungen: | ODM/OEM ist verfügbar | ||
| Hervorheben: | ROTARY Hydraulikzylinder mit Sicherheitsvorrichtung,S-R ROTARY Hydraulikzylinder |
||
Marke: NTH
Der Drehzylinder ist der Typ der kurzen Form, leichtes Gewicht und hohe Drehgeschwindigkeit.
Das Sicherheitsschaltventil und das Druckentlastungsventil sind im Zylinder eingebaut.
Der Entwässerungsanschluss sollte unabhängig vom Ölbehälter angeschlossen sein, um einen Gegendruck zu vermeiden.
Produktionskatalog Download:S-R ROTARY Hydraulikzylinder mit Sicherheitsvorrichtung.p...
(Einheit: mm)
|
Spezifikationen Modell |
Klemmen Fläche cm2 |
Klemmen Fläche cm2 |
Klemmen Schlaganfall |
Maximal Umdrehungsfrequenz |
Max.Betrieb Druck |
Trägheit Moment |
Gewicht Weigerung |
| S-65R | 31 | 27.9 | 15 | 6000 | 3.5(35) | 0.01 | 2.9 |
| S-80R | 47.7 | 42.8 | 15 | 6000 | 3.5(35) | 0.01 | 3.4 |
| S-100R | 75.4 | 70.5 | 20 | 5500 | 3.5(35) | 0.04 | 4.9 |
| S-125R | 119.6 | 112.5 | 25 | 5500 | 3.5(35) | 0.08 | 6.8 |
| S-150R | 173.6 | 157.7 | 30 | 4000 | 4.0(40) | 0.18 | 11.5 |
| S-200R | 310 | 286.3 | 35 | 4000 | 4.0(40) | 0.38 | 20.4 |
|
Spezifikationen Modell |
Eine | B | C | D | E H7 | F | G Max | G Min | H | J | K | L | M H8 | N | P |
| S-65R | 65 | 15 | 98 | 80 | 60 | 22 | 45 | 30 | 74 | 175 | M12 × 30 | 6 ~ M8 × 16 | - | - | PT3/8 |
| S-80R | 80 | 15 | 112 | 90 | 65 | 25 | 45 | 30 | 74 | 175 | M16 × 30 | 6 ~ M8 × 16 | - | - | PT3/8 |
| S-100R | 100 | 20 | 135 | 100 | 80 | 25 | 45 | 25 | 89 | 190 | M20 × 30 | 6 ~ M10 × 20 | - | - | PT3/8 |
| S-125R | 125 | 25 | 160 | 130 | 110 | 30 | 50 | 25 | 96 | 197 | M24×44 | 6 ~ M12 × 20 | - | - | PT3/8 |
| S-150R | 150 | 30 | 190 | 130 | 110 | 45 | 55 | 25 | 105 | 206 | M30 × 45 | 12 ~ M12 × 24 | 31 | 5 | PT1/2 |
| S-200R | 200 | 35 | 245 | 145 | 120 | 55 | 70 | 35 | 130 | 231 | M36 × 60 | 12 ~ M16 × 30 | 37 | 5 | PT1/2 |
Anmerkung: Vorbehaltlich technologischer Änderungen ohne vorherige Unterrichtung.
Es können nicht-standardmäßige Anforderungen gestellt werden.
