| Herkunftsort: | China |
|---|---|
| Markenname: | NTH |
| Zertifizierung: | CE |
| Modellnummer: | SNK-75R,SNK-100R,SNK-125R,SNK-150R,SNK-200R |
| Min Bestellmenge: | 1 Satz |
| Preis: | Verhandelbar |
| Verpackung Informationen: | Gute und feste Verpackung geeignet für See- und Luftverkehr |
| Lieferzeit: | 3 Arbeitstage verfügbar |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Meter |
| Produktbezeichnung: | SNK ROTARY Hydraulikzylinder | Gebrauch: | Fahren des Klemmenarbeitens |
|---|---|---|---|
| Merkmal: | Helle/hohe Präzision/Stall/hohe Qualität | Größe: | Siehe Spezifikation |
| Dienstleistungen: | ODM/OEM ist verfügbar | ||
| Hervorheben: | Rotationshydraulischer Zylinder,SNK-R ROTARY Hydraulikzylinder,SNK-R Hydraulischer Rotationszylinder |
||
Einzelheiten zum Produkt
Marke: NTH
Modell: SNK-R

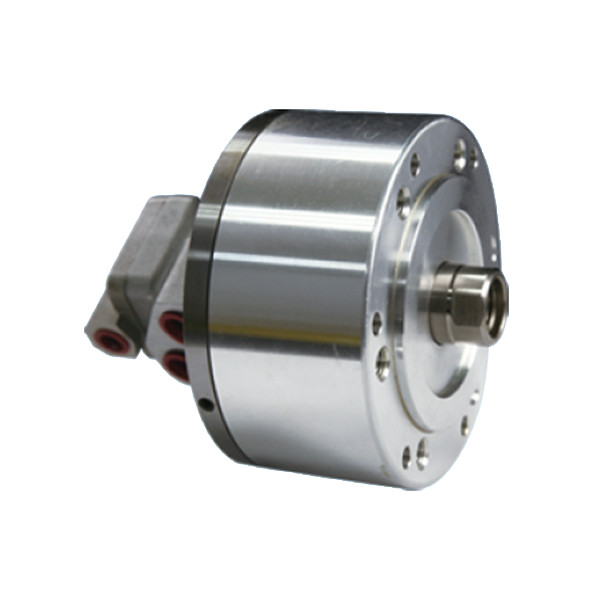

Der Drehzylinder ist der Typ der kurzen Form, leichtes Gewicht und hohe Drehgeschwindigkeit.
Es kann von vorne oder von hinten montiert werden.
Der Entwässerungsanschluss sollte unabhängig vom Ölbehälter angeschlossen sein, um einen Gegendruck zu vermeiden.
Das Sicherheitsschaltventil und das Druckentlastungsventil sind im Zylinder eingebaut.
Produktionskatalog:SNK-R-Datenblatt.pdf
(Einheit: mm)
| 规格 Spezifikation 型号 Modell |
Lebensfläche Kolbenfläche cm2 押侧 Verlängern |
Lebensfläche Kolbenfläche cm2 拉侧 Zurückziehen |
活塞旅行程 Kolbenlauf mm |
Höchste Drehzahl Maximaler Drehzahl |
Maximaler Einsatzdruck Max.Betriebsdruck MPa (kgf/cm2) |
惯性矩 Ich... kg*m2 |
Gewicht Gewicht Weigerung |
| SNK-75R | 44.2 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 2.8 |
| SNK-100R | 78.5 | 71.5 | 20 | 6000 | 4.0(40) | 0.03 | 4.3 |
| SNK-125R | 122.7 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 6.8 |
| SNK-150R | 176.7 | 160.8 | 30 | 5500 | 4.0(40) | 0.09 | 9.4 |
| SNK-200R | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 0.28 | 15.3 |
| 规格 Spezifikation 型号 Modell |
Eine | B | C | D1 | D2 | E H7 | F |
G Maximal |
G Min. |
H | J | K | L | L1 | L2 | M | N | H2 |
| SNK-75R | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 148 | M20x2.5 | 6 ~ M8 × 16 | M8 × 60 | 12 | 21 | 35 | 91 |
| SNK-100R | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 163 | M20x2.5 | 6 ~ M10 × 20 | M8 × 75 | 12 | 21 | 35 | 91 |
| SNK-125R | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 172 | M24x3.0 | 6 ~ M12 × 20 | M8 × 85 | 12 | 25 | 45 | 90 |
| SNK-150R | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 184 | M30x3.5 | 12 ~ M12 × 24 | M10 × 100 | 16 | 31 | 45 | 89 |
| SNK-200R | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 200 | M36x4.0 | 12 ~ M16 × 30 | M10 × 125 | 21 | 37 | 60 | 86 |
Es können nicht-standardmäßige Anforderungen gestellt werden.
