| Herkunftsort: | China |
|---|---|
| Markenname: | NTH |
| Zertifizierung: | CE |
| Modellnummer: | RAP-Serie |
| Min Bestellmenge: | 1 Satz |
| Preis: | Verhandelbar |
| Verpackung Informationen: | Gute und feste Verpackung geeignet für See- und Luftverkehr |
| Lieferzeit: | 3 Arbeitstage verfügbar |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Meter |

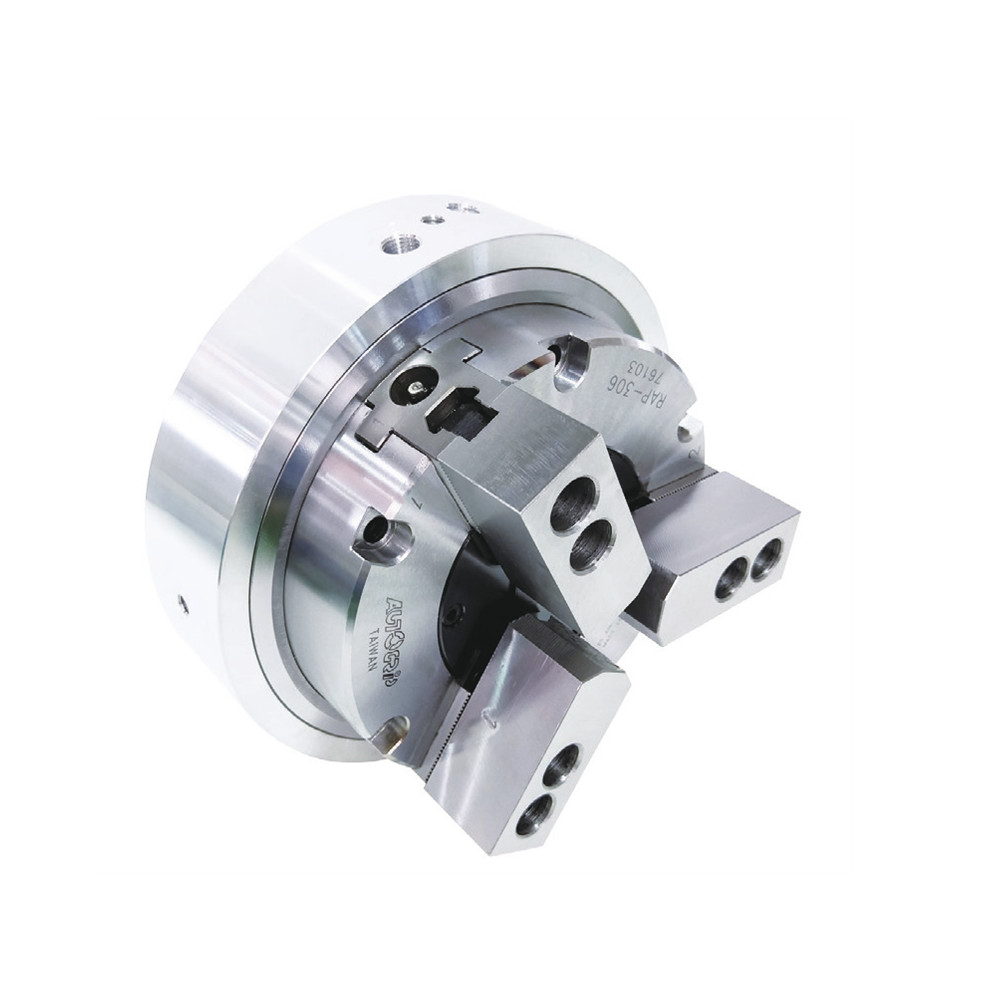

| Produktbezeichnung: | RAP PNEUMATISCHE Rotationsschläger | Material: | Geschmiedeter Stahl |
|---|---|---|---|
| Gebrauch: | Greifer / Befestigung | Merkmal: | Hohe Präzision/hohe Qualität |
| Größe: | Siehe Spezifikation | Dienstleistungen: | OEM/ODM ist annehmbar |
| Hervorheben: | FIXTUR PNEUMATISCHER Rotationsschläger,Pneumatischer Rotationsschläger aus geschmiedetem Stahl,GRAPPING PNEUMATISCHE Rotationsschläger |
||
Einzelheiten zum Produkt
Marke: NTH
Rotationsschub mit eingebautem pneumatischen Zylinder, kompakter Aufbau, geeignet für leichte Bearbeitung. Kompatibel mit Standard-weichen oder harten Kiefern.
Kann auf einem Drehtisch zur Indexbearbeitung installiert werden.
Sie ist gegen Staub und Schneidsplitter geschützt.
Entsprechende Oberflächen aller Teile, direkt gehärtet, gemahlen und geschmiert.
Anmerkung: Um die Reibungskräfte zwischen dem Distubritorring und dem Schlagkörper zu überwinden, muss das Drehmoment des Drehtisches höher sein als die in der Tabelle angegebene Anforderung.
(Größeinheit: mm)
|
Modell |
Kieferschlag (Dia.) (mm) |
Ich will dich nicht verarschen. |
Ich will dich nicht verarschen. |
Max. Klemmkraft kN (kgf) (Pneumatisch bei 6,0 kgf/cm2) |
| RAP-306 | 5.5 | 170 | 25 | 21 (2141.4) |
| RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) |
| RAP-310 | 7 | 254 | 53 | 48 (4894.7) |
|
Modell |
Max. Druck (kgf/cm2) |
(R.P.M.) Max. Geschwindigkeit |
Maximale Drehzahl Widerstands- und Drehmoment |
6.0kgf/cm2) Luftverbrauch |
Gewicht (kg) |
| RAP-306 | 7 | 72 | 40 | 3.1 | 16.2 |
| RAP-308 | 7 | 60 | 60 | 3.1 | 30.6 |
| RAP-310 | 7 | 53 | 85 | 4.2 | 42.4 |
| Modell | Eine | B | B1 | C (H6) | D | E | F | G | H | J | K |
| RAP-306 | 215 | 98 | 90 | 110 | 155 | 181 | 170 | 25 | 7 | 52 | 8 |
| RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 |
| RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 |
| Modell | L | L1 | M | N | P | Q max | Q min | R max | R min | S | T | U | V | W |
| RAP-306 | 6 ~ M8 | 11 | 36 | 73 | 20 | 10.75 | 4.75 | 39.5 | 36.75 | 31 | 12 | 19.5 | 14 | 3 ~ M8 |
| RAP-308 | 6 ~ M8 | 16 | 37 | 95 | 25 | 13.25 | 8.75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3 ~ M8 |
| RAP-310 | 6 ~ M8 | 14 | 42 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3 ~ M8 |
Vorbehaltlich von Änderungen der Technologie ohne vorherige Information
Es können nichtstandardmäßige Anforderungen gestellt werden.
